新密封覆蓋方案

“真空一體梁+多筋平蓋板”全玻璃鋼

高強度·抗腐蝕·防塌裂·低投資·快裝卸



研發契機

目前市場上針對跨度超過14m污水池的密封方案，大多采用鋼結構鋼梁+玻璃鋼蓋板進行鋪設覆蓋。該方案的鋼結構鋼梁僅以手糊一層玻璃鋼作為防腐蝕措施，無法滿足長期有效的防腐蝕、防塌裂需求。使用該方案密封加蓋后，承載玻璃鋼蓋板的鋼梁被池內廢氣逐漸腐蝕，使用數年后整個水池鋼結構鋼梁+玻璃鋼蓋板將面臨倒塌的風險。





開發新方案

為解決常規設計方案存在的安全隱患，打造優于鋼結構鋼梁+玻璃鋼蓋板的密封覆蓋方案，金鵬環保通過優化物理結構、升級成型工藝，開發了以梁為主體的全玻璃鋼結構密封形式——“真空一體梁+多筋平蓋板”高強度抗腐蝕防塌裂密封覆蓋方案：

“一體梁”通過真空導入純玻璃鋼一體成型，有效抵御污水池內長期腐蝕的惡劣工況；

“多筋平蓋板”高強度、更輕便的特性，可實現在無機械吊裝情況下便捷安裝；

支持在任意區域靈活設置維修檢查視窗，滿足低成本投資、高效安裝、安全生產、長期使用等需求。







落地驗證

經過三年落地案例的驗證，該方案可克服大跨度污水池?zé)o法使用純玻璃鋼材質進行密封覆蓋的問題，解決了反吊膜密封方案中因過大集氣空間造成風機、風管、生物箱等廢氣收集系統高額的造價成本與維護費用，滿足客戶應對污水池進行曝氣管檢修、水池清污等需求，還解決了污水池因管道設備干涉無法加裝玻璃鋼密封蓋板的問題。

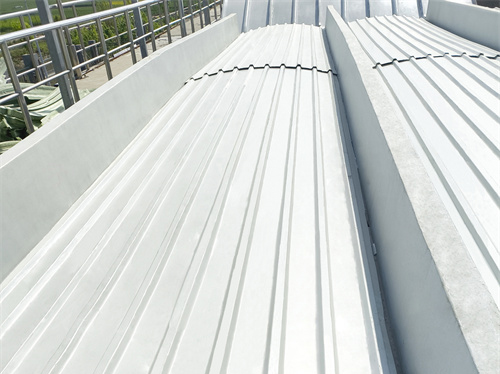

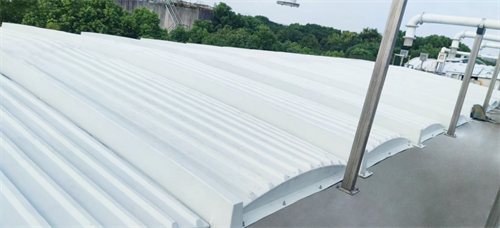

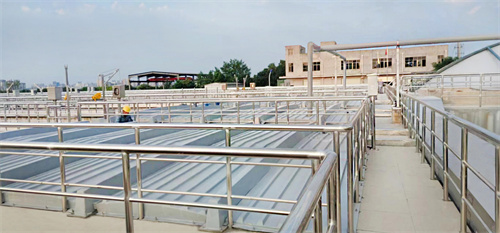

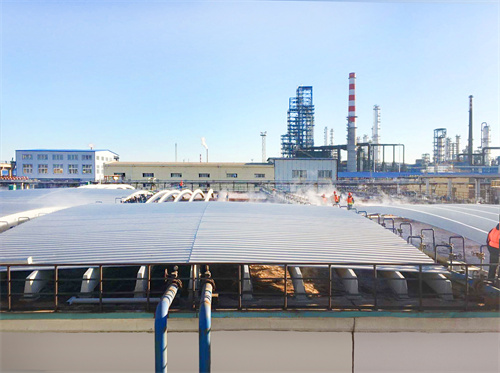

（新疆某化工污水處理項目）

（開封某市政污水處理項目）

（吉安某污水處理項目）

（汕頭某市政污水處理項目）

（紹興某污水處理項目）



方案特點

1、抗腐蝕性強、塌裂風險低

雖然鋼梁焊接后手糊玻璃鋼防腐層，但由于自身材質不單一，在復雜工況下膨脹系數不同，況且人工防腐蝕無法做到100%無缺陷，多重因素將導致玻璃鋼防腐層產生裂紋，造成腐蝕氣體入侵并腐蝕內部的鋼梁結構，從而縮短密封系統的使用壽命。

“真空一體梁+多筋平蓋板”全玻璃鋼密封覆蓋方案為純玻璃鋼材質，整體膨脹系數一致，降低了破裂與崩塌的風險，同時通過升級內部成型工藝，二次強化密封架構的強度及承載力，使密封系統更牢固、更耐用，可應對各種復雜工況且適用于密封鋪設各類污水池。

2.水池附加載重低

老舊污水廠因土建工程老化開裂，難以承載鋼結構鋼梁+玻璃鋼蓋板或其他形式的密封方案，導致無法進行升級改造。

“真空一體梁+多筋平蓋板”全玻璃鋼密封覆蓋方案可解決這一問題，水池附加載重小于鋼結構鋼梁密封方案的2~3倍，對土建工程無過高要求，滿足老舊污水廠升級改造的要求。







3、運輸安裝便利

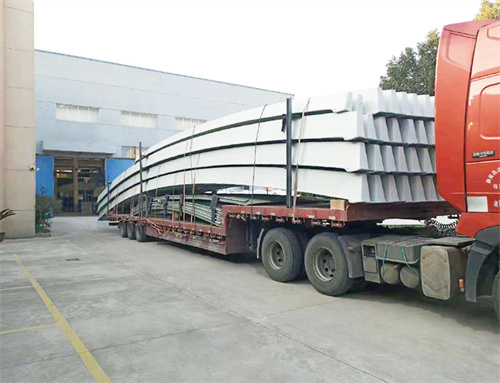

“真空一體梁”小巧輕便以及“多筋平蓋板”趨于平板的特點，使運輸占用空間相對小，能夠最大限度利用貨車載運空間；模塊化組裝便于安裝，即使在復雜的地理環境下或有限的施工空間內，無需機械吊裝，也能快速完成安裝。自裝客戶亦可經過我司短期培訓完成安裝。







4、投資成本更低

（1）造價更低：“真空一體梁+多筋平蓋板”密封覆蓋方案在保證自身負載能力及強度的同時，通過升級工藝，實現制造成本的降低。

（2）運維費用低：與反吊膜密封方案相比，“真空一體梁+多筋平蓋板”密封覆蓋方案集氣空間小，有效縮減廢氣臭氣系統的投資成本。

（3）運輸安裝成本低：“真空一體梁+多筋平蓋板”密封覆蓋方案因材質小巧輕便，適合大批量運輸且吊裝及安裝效率高，有效降低運輸與安裝成本。

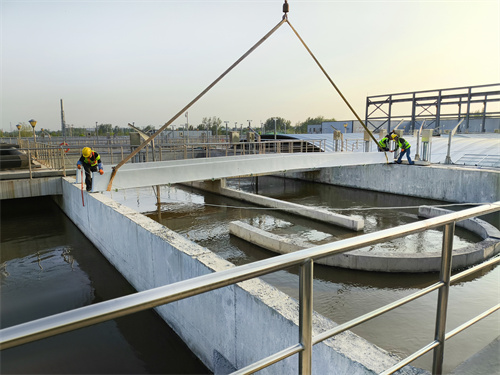

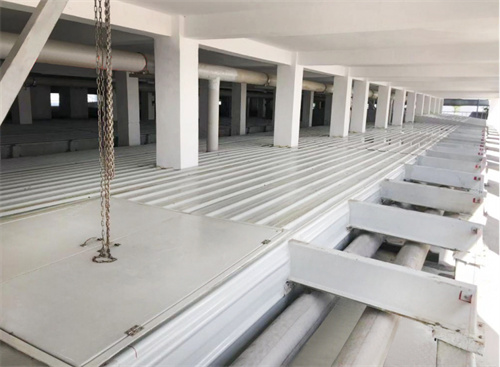

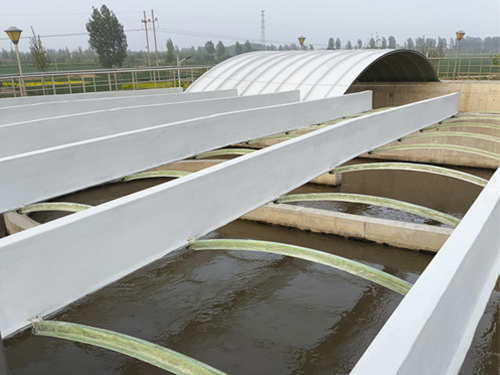

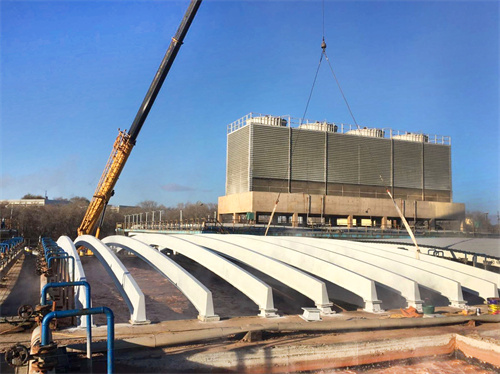

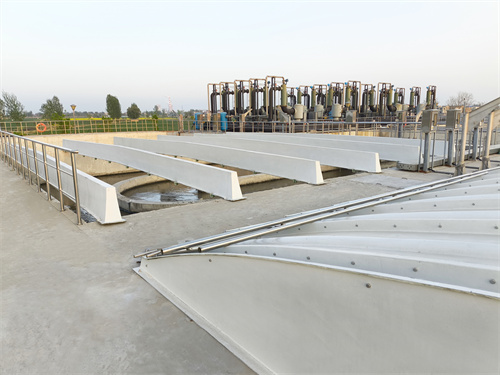

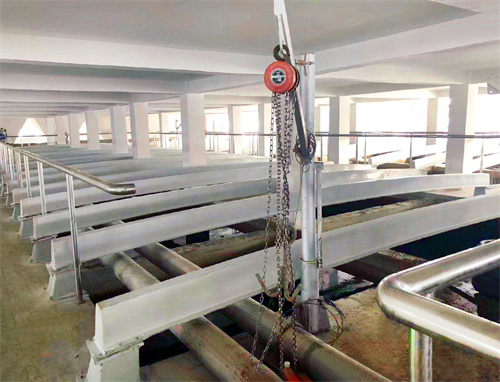

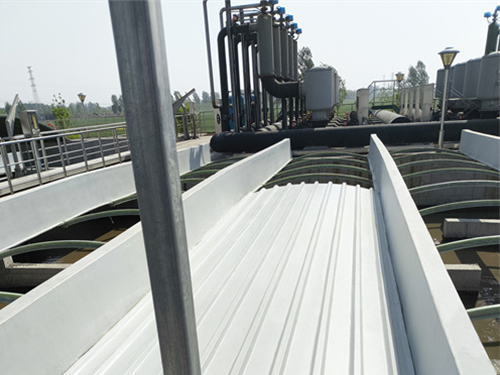

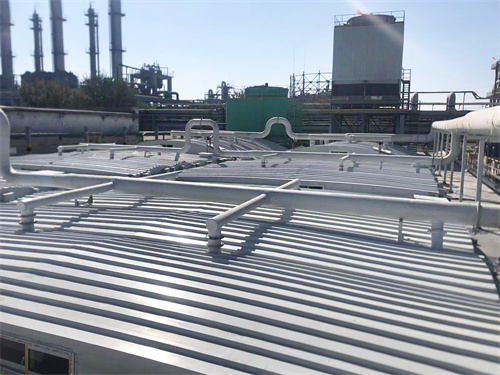

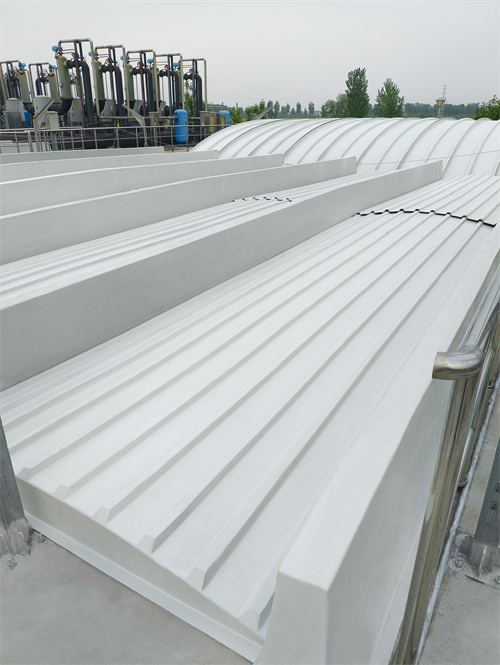

現場安裝
